气动式真空上料机如何调试安装？

气动式真空上料机使用前，请确认压缩空气气源必须为洁净干燥，工作压力为0.5mpa-0.6mpa

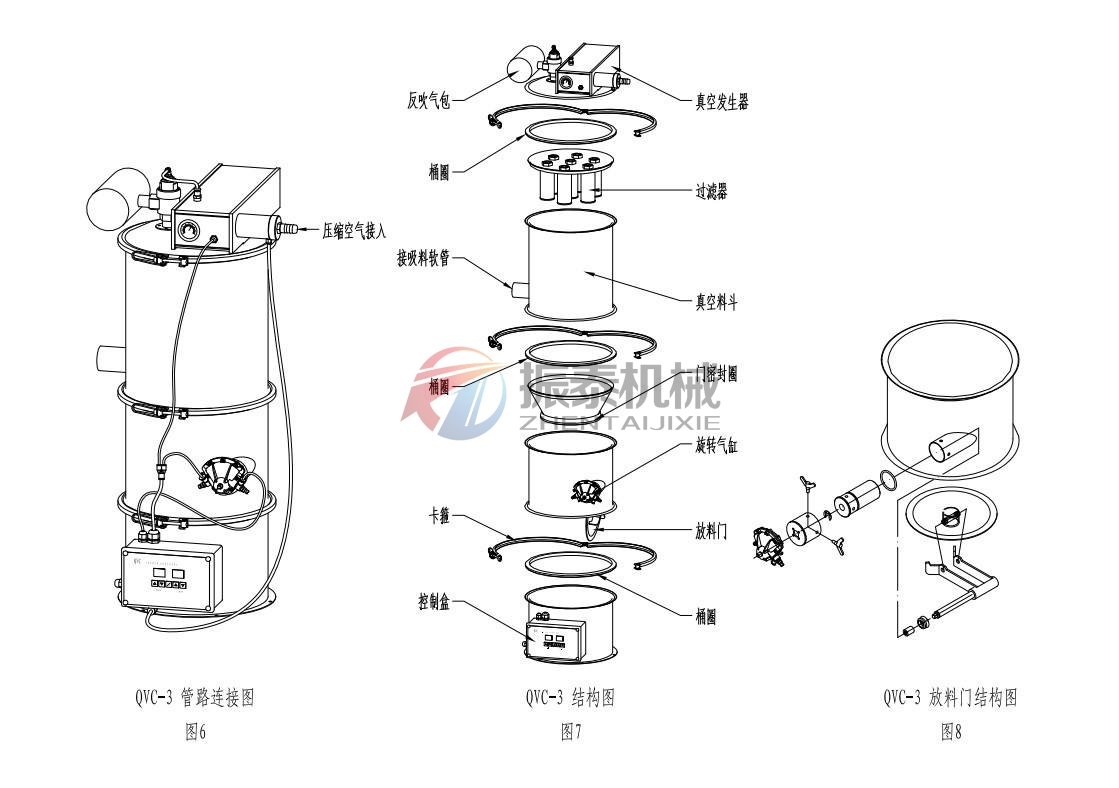

1、将真空料斗固定在受料设备的料斗上。对受料设备料斗不能直接固定真空料斗的可另外做固定架固定真空料斗。

2、控制盒可根据工人操作环境挂在方便操作的地方。

3、压缩空气管的连接。

（1） 压缩空气管入户（指安装设备的房间）管径的选择：

      QVC-1，2 选用  1/2″管

      QVC-3，4，5，6 选用  3/4″管

      对于QVC-1型真空上料机，可直接用φ10 PU管入户。

（2）压缩空气管入户后应安装球阀和过滤减压阀。

（3）对于QVC-1、2 型真空上料机，应将过滤减压阀出口连接到控制盒下方压缩空气入口接头处，压缩空气管直径应与控制盒下方压缩空气入口接头一致。（4）对于QVC-3、4、5、6 型真空上料机，应将过滤减压阀出口直接连接到真空发声器上压缩空气入口接头，压缩空气管直径应与真空发声器上压缩空气入口接头一致。

（5）对于QVC-3、4、5、6 型真空上料机，应将过滤减压阀出口直接连接到真空发声器上压缩空气入口接头，压缩空气管直径应与真空发声器上压缩空气入口接头一致。

（6）连接好控制盒与真空发声器间的压缩空气管。

4、将AC 220V电源插头插到电源座上，此时控制盒上时间显示器亮，表示电源已接至系统中。注意电源线必须是三线的，需要对控制柜做可靠接地，以免电脑芯片受到干扰出现死机。控制盒接线图见电器原理图。

5、触摸时间增减键。将上料时间调整在5—15秒，放料时间调整在6—12秒。输送粉料时，上料时间应设短些，放料时间应设长些；输送颗粒料时，上料时间应设长些，放料时间应设短些。

6、按下“开/关”按键，压缩空气即被送入真空发生器，真空料斗产生真空，实现加料。

7、此时应关注压缩空气压力，供气压力应在0.5—0.6MPa 。供气压力是指真空发生器工作时，也就是上料时，系统中的压缩空气压力。QVC-3、4、5、6 型真空上料机的真空发生器上有压力表，以该压力表显示的压力为准。对于QVC-1、2 型真空发生器上没有压力表，应以过滤减压阀上压力表为准。在调试中要特别注意，供气压力0.5—0.6MPa是指上料时系统中空气压力，当放料或系统待机状态时，过滤减压阀上压力表显示的压力应在0.7—0.8MPa。许多用户安装上料机后，常常把过滤减压阀调整在0.6MPa，如果此时真空发生器开始工作，系统的压力会陡降到0.4MPa造成无法上料或上料能力达不到要求。长距离输送或输送能力较大时，系统中空气压力必须达到0.6MPa。
