YZU振动电机

YZU振动电机

所属类别:筛分配件 添加时间:2014-11-03 点击:

产品简介:YZU振动电机概述: YZU系列振动电机又称为YZU振动源三相异步电动机,是将动力源与振动源何为一体的电动旋转式激振器。振动电机利用安装在转子轴两端个一组的可调偏心块高速旋转产生的离心力得到激振力。振...

点击在线咨询振泰机械客服人员
YZU振动电机概述:
      YZU系列振动电机又称为YZU振动源三相异步电动机,是将动力源与振动源何为一体的电动旋转式激振器。振动电机利用安装在转子轴两端个一组的可调偏心块高速旋转产生的离心力得到激振力。振动电机的激振力利用率高,能耗小,噪音低,寿命长,并且可以无极调节,使用方便。YZU系列振动电机为全封闭自冷式。
YZU系列振动电机除了可以应用与一般振动机械外,还可以组合多种振动形式。如:平旋型,涡旋型,摇动振动型,组合直线型,组合长椭圆型,复合双频型,复合双幅型等。由这些振动形式可以产生出一些过去所没有的新型振动机械。

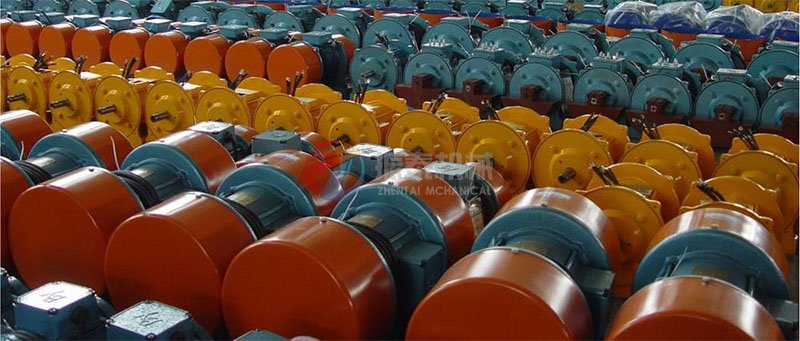

振动电机

YZU振动电机级数转速表:


振动电机转速表

工作原理
      YZU振动电机是将动力源与振动源合为一体的电动旋转式激振器,由特殊设计的铜线包外加两组偏心块组装而成,YZU系列振动电机利用安装在转子轴两端的可调偏心块高速旋转产生的离心力得到的激振力;YZU系列振动电机只需调节两端外侧的偏心块,使之于内侧偏心块形成一定的夹角,就可无级调整激振力。

型号说明
      振泰YZU系列振动电机型号齐全,可满足各种振动筛分设备、行业需要,质量可靠、价格合理,用户可放心选用。

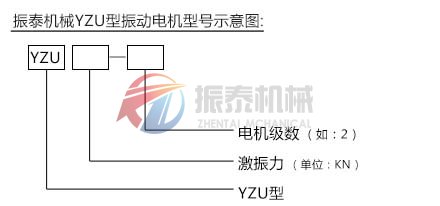

YZU系列振动电机型号示意图

YZU振动电机特点:
1、激振动力与功率配合得当,振动力大,机体重量轻,体积小,机械噪音低;
2、因为振动电机是强阻型振动而不是共振,所以有稳定的振幅;
3、振动频率范围大。电磁式激振器的振动频率是固定的,一般等于电源步率,而振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅;
4、受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机中,这种变化就非常小;
5、多机组合,可实现自同步能完成不同工艺要求;
6、可根据振动电机的安装方式改变激振力的方向;
7、只须调整偏心块的夹角,就可无级调整激振力和振幅;
8、维护保养简单,由于不像电磁式那样使用弹簧,因此类似间隙调整,重量调整等维修工作可以免除,仅需要定期维修轴承;
9、规格齐全,能满足各类振动机械的工作需要。

YZU振动电机使用环境介绍:
环境温度:-20℃~+40℃   海  拔:小于1000米
电源电压:380V        电源频率:50 Hz
防护等级:IP54/IP55     接  法:Y/Δ
绝缘等级:B级或F级     工作方法:S1(连续)
安装方式:任意方向

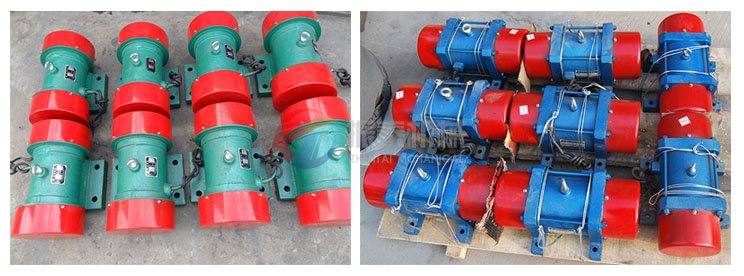

振动电机


常见故障及处理

1、开机后,电机不启动,应检查:

①、380V电源是否缺相;

②、电机接线处是否断相;

③、两端防护罩是否变形并磨擦偏心块;

2、开机后,电机噪音大、发热等,应检查:

①、振动机械与电机地脚接触面的粗糙度是否符合安装要求;

②、电机地脚与振动设备连接螺拴是否上紧;

③、主机振动加速度是否符合使用要求;

④、电机轴承是否缺润滑油;

3、调整偏心块后,振幅变化异常,应检查:

①、转轴两端偏心块是否均匀对称调节;

②、偏心块锁紧螺栓是否完全紧固;

③、振动电机转向是否得当;在两台振动电机同时工作的振动设备上.,其转向应该是相反的,当其转相不符合要求时,一定要单台调其相序,不要调两台振动电机总电源的相序。

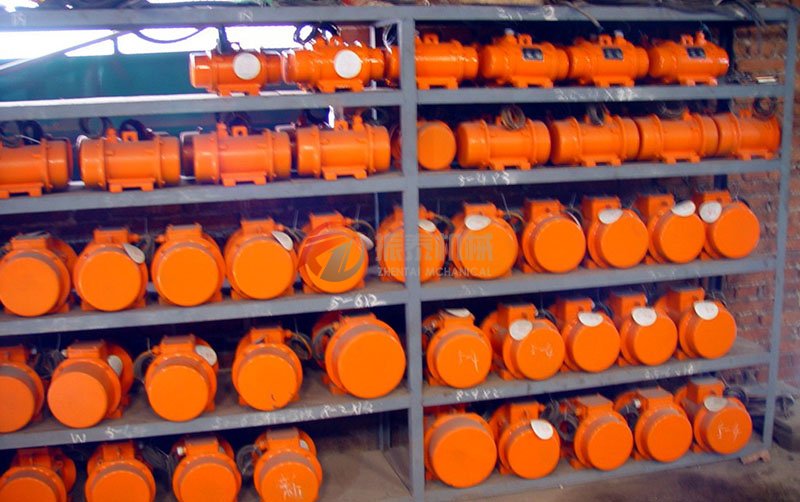

振动电机

技术参数及安装尺寸

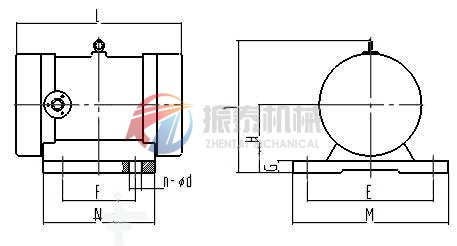

YZU系列振动电机安装尺寸示意图

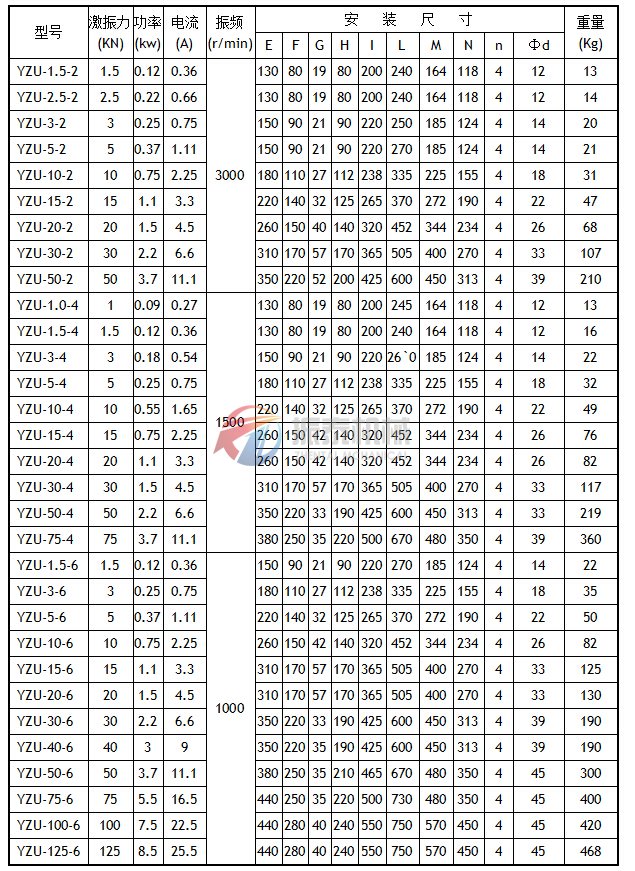

YZU振动电机技术参数

订货须知

1、注明所需振动电机的规格、功率、激振力、极数、数量;

2、卧式振动电机对面漆有无特殊要求;

3、对振动电机引出线有无物特殊要求;

4、可定制特殊参数的振动电机,如特殊电压、特殊安装尺寸等;
