YZUL振动电机

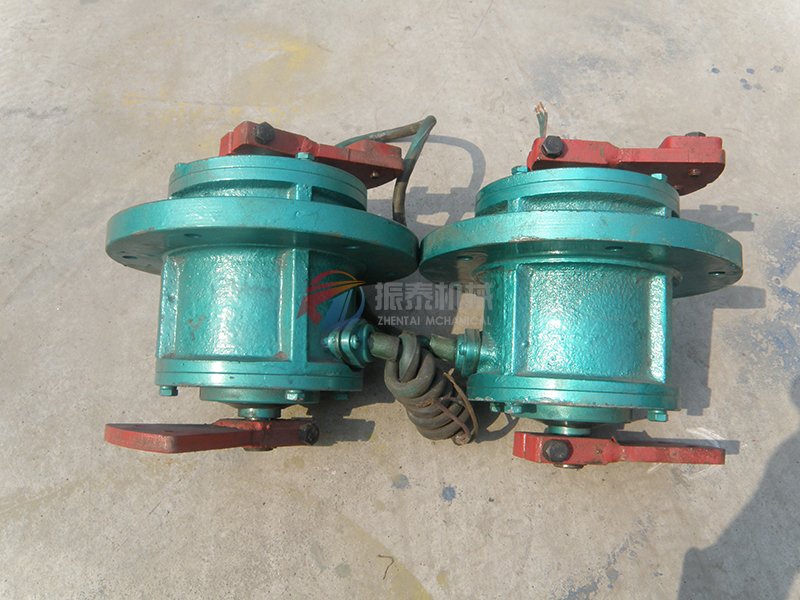

YZUL振动电机

所属类别:筛分配件 添加时间:2015-09-29 点击:

产品简介:产品概述 YZUL系列立式振动电机全名为YZUL系列立式振动源三项异步电动机,该振动电机是振泰机械总结国内外先进生产工艺,且长期汲取一线用户反馈建议、意见后升级研制的新型振动源设备。YZUL系列立式振动...

点击在线咨询振泰机械客服人员

产品概述

YZUL系列立式振动电机      YZUL系列立式振动电机全名为YZUL系列立式振动源三项异步电动机,该振动电机是振泰机械总结国内外先进生产工艺,且长期汲取一线用户反馈建议、意见后升级研制的新型振动源设备。YZUL系列立式振动电机采用先进的单法兰结构(具体分为上法兰及下法兰,详见下技术参数表),设计精巧、运行安全可靠,单法兰结构使得振动电机安装维护方便,同时大大减轻了主机重量、外形尺寸,简化了主机结构,降低主机成本,同时也使立式振动电机对物料的处理量更大。

      YZUL系列立式振动电机激振力能在一定范围内轻松进行有极调节,满足各种作业需要,是旋振筛、振动光饰机、振动破碎机、振动混料机等设备的主要动力源,特别是大量配套于旋振筛产品,用以提高筛分效率和筛分精度,大大提高了旋振筛分设备的分级、除杂效果。

      立式振动电机使用新型密封技术及进口密封件,大大提高了立式振动电机的耐高温、防灰尘、防静电、防潮能力,所以YZUL立式立式振动电机是各种高温、重灰尘、高潮湿环境中安全稳定运行的理想振动源。

工作原理

      振泰YZUL系列立式振动电机是动力源和振动源结合为一体的激振圆,振动电机是在转子轴两端各安装一组可调偏心块,利用轴及偏心块高速旋转产生的离心力得到激振力。YZUL系列振动电机由电机本身运行产生易于调整的水平、垂直、倾斜等方向多元激振力,形成物料的快速平面分散、中心聚集、平面旋转、三维旋转等多种运动方式,用于控制排料速度、处理精度等机械性能指标,以其独特的结构特点适应于不同的机械对振动源的要求。

型号说明

      振泰YZUL系列立式振动电机型号齐全,可满足各种振动筛分设备、行业需要,质量可靠、价格合理,用户可放心选用。

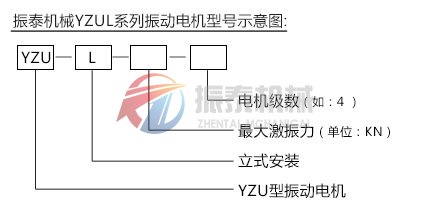

YZUL系列立式振动电机型号示意图

设备构成

      振泰YZUL系列立式振动电机由特制线包、外壳、转子、外加偏心重块组成,偏心块有半圆形、长方形等,用户需要的振动效果可根据振动设备的作业要求进行不同型号的配置,立式振动电机通过380V三相电进行旋转(旋转方向可按照振动筛需要调节),电机内轴带动两端的偏心重锤转动产生惯性激振力,振动力通过电机法兰传递给振动设备,YZUL系列立式振动电机分为2级、4级、6机、8级、等四种规格,转速分别为2级2870rpm、4级1440rpm、6级960rpm、8级740rpm。

性能特点

1、单法兰结构,设计独特,运行安全可靠,耐振性能好;

2、噪音低、能耗低、效率高。

3、绝缘等级和防护等级高,能可靠应用于高温高尘高潮湿场所。

4、体积小、重量轻、启动迅速。

5、电磁参数设计符合工作特性,运行更稳定。

6、振泰立式振动电机选用特制耐震轴承,可靠性高,动力抢进。

7、安装、拆卸便捷、维护简单、寿命长。

8、激振力易于无级调整且调节范围广、振动无机械传导。

使用条件要求

环境温度:-20℃~+40℃

海拔:小于1000米

电源电压:380V

电源频率:50 Hz,60Hz

防护等级:IP54/IP55

接法:Y或Δ

绝缘等级:B级或F级

工作方法:S1(连续)

安装方式:任意方向

温升:小于80K(电阻法)

振动加速度:不超过7g(g:重力加速度)

技术参数

YZUL系列立式振动电机外形示意图

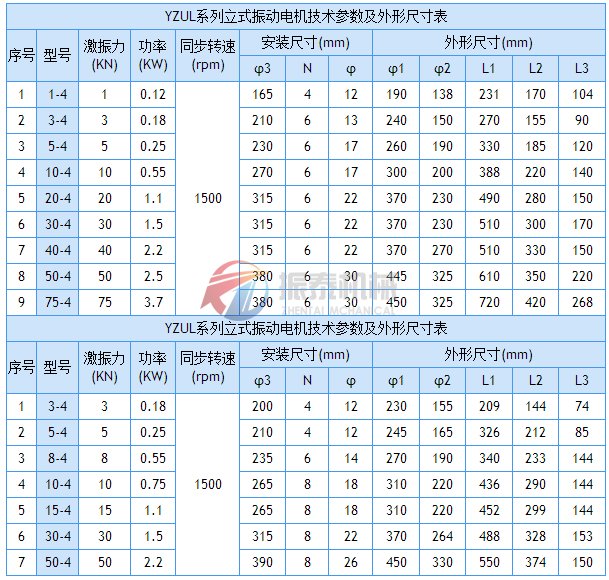

YZUL系列立式振动电机技术从参数及安装尺寸表

注意事项

1、振动电机的出电缆由于要承受振动,所以应选用重型四芯电缆。

2、在靠近电缆出口处不允许突然弯曲,要有一个大于电缆外径8-9倍的弯曲半径,再将电缆固定到静止不动的机器或框架上,其距离大约为0.6米到0.9米。

3、在固定电缆的卡子处应垫有柔软的绝缘材料,以免摩擦损伤电缆。

4、四芯电缆的接地线,一端与接线盒内的接地螺钉相连接,另一端必须可靠接地。

5、型号较小的振动电机,机壳上没有接线盒,使用重型三芯电缆直接从电机内部接线。

6、在振动电机的底脚附近装有接地螺钉,使用时必须可靠接地。

振泰振动电机

使用与维护

1、振动电机的轴承应定期补充油脂,一般2-3个月补油一次。待振动电机处用油枪在油嘴处注入或进行拆卸注油注;

2、振动电机一般运行4-6个月小修一次,一年大修一次。小修时清除机体积尘,检查线圈的绝缘电阻、接线是否牢固,及时清除隐患。大修时应开电机,清除机体内外积尘,检查轴承的磨损,检查接头. 接地及各紧固螺栓是否松动并及时紧固,更换新的润滑脂;

3、振动电机在运转中如发现有异常响声时,应立即停机检查排除故障后方可再启动运转;

4、振动电机允许有适量的轴向游隙,轴与轴承为动配合采用单列圆锥滚子轴承的,轴向游隙必须控制在0.30-0.35mm之间,游隙过大应及时调整否则造成电机扫镗极容易烧坏电机;

5、振动电机不用时,必须存放在通风干燥的仓库,库内不应用腐蚀性气体,对新储存振动电机应定期检查。

订货须知

1、注明所需振动电机的规格、功率、激振力、极数、数量;

2、卧式振动电机对面漆有无特殊要求;

3、对振动电机引出线有无物特殊要求;

4、可定制特殊参数的振动电机,如特殊电压、特殊安装尺寸等;
