摇摆筛当前位置:超声波振动筛 > 产品中心 > 振动筛分设备 >
摇摆筛

摇摆筛

所属类别:振动筛分设备 添加时间:2015-10-17 点击:

产品简介:YBS摇摆筛概述: YBS摇摆筛又称为摇摆振动筛,是目前比较新式的低转速振动筛分机械设备。摇摆筛能够轻松完成大产量、高密度的筛分任务。摇摆筛模拟了人类手工筛分动作和过程,做三维圆周运动,巧妙的把筛...

点击在线咨询振泰机械客服人员
YBS摇摆筛概述:
      YBS摇摆筛又称为摇摆振动筛,是目前比较新式的低转速振动筛分机械设备。摇摆筛能够轻松完成大产量、高密度的筛分任务。摇摆筛模拟了人类手工筛分动作和过程,做三维圆周运动,巧妙的把筛(平面圆周运动)、簸(向上抛物运动)结合起来,既有圆周运动,又有上抛运动,所以摇摆筛具有筛分精度高、效率高、产量大、筛网寿命长的特点(可达到普通振动筛的5-10倍),应用于各种精细、超细范围内的微粒状物料,更加适合难以处理的物料。摇摆筛也可通过对相互独立可调的转速、偏心距、径向力进行调整,改变物料在筛网表面停留的时间和运动的路线来满足不同物料的物理特性及客户筛分要求,达到最佳的筛分效果。

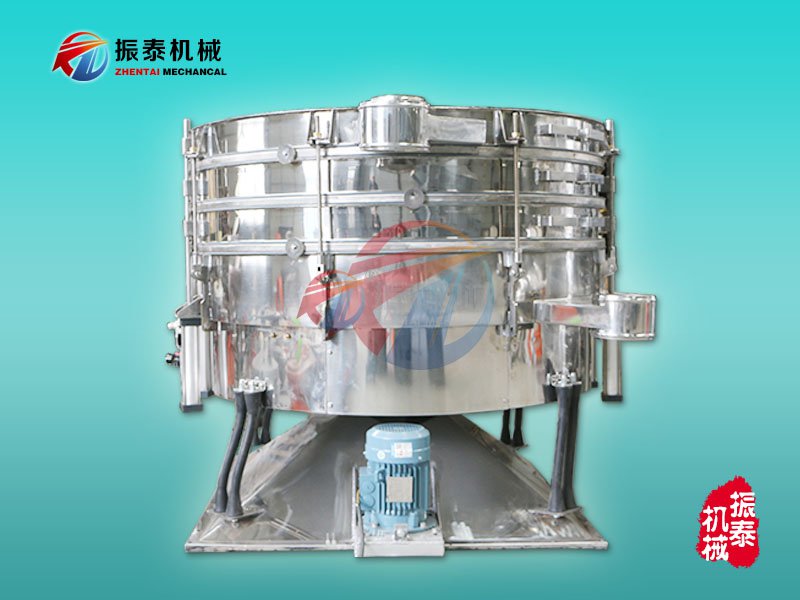

摇摆筛
YBS摇摆筛应用行业:
      摇摆筛被广泛应用于:化工、食品与香料、塑料及合成树脂、矿业、医药、木业、建材、冶金、水泥、铸造、磨料、造纸等颗粒、粉粒相关行业的干湿式振动筛分,液固分离废水筛滤回收等领域。
摇摆筛
圆形摇摆筛可以筛分物料:

      化工类:尿素、树脂、三聚氰胺、纯碱、聚乙烯粉、聚合粒、涂料、燃料、工业用药品等
      食品与香料:小麦淀粉、玉米淀粉、食盐、砂糖、奶粉、葡萄糖粉、面粉、米粉、食盐、花粉、甘味料、米糠、速食汤粉、糖粉、粗砂糖等
      金属冶金:碳化钨粉、铅粉、锌氧粉、金刚砂、铝粉、合金粉、焊条粉末、二氧化碳、金铜粉、铁粉、二氧化锰、碳酸锰、黄铜锰、电解铜粉等
      医药:中药粉、健康食品、胃药、医药品等
      建材:喷雾土粒、研磨材料、锗砂、耐火材料、人造黑铅、高岭土、氧化铝、碳酸轻钙、重钙等
      磁性材料:铁氧磁铁、钛酸盐、石墨等

摇摆筛

YBS摇摆筛结构图:

摇摆筛结构图


1.进料口  2.上盖  3.观察孔  4.筛框  5.密封圈   6.出料口  7.网架
8.束环  9.底框  10.主枢轴总成  11.调整块  12.筛网  13.激振板  14.调整螺栓
15.摆振体  16.阻旋弹簧  17.主轴总成  18.皮带轮  19.底座  20.检查孔  21.电机



YBS摇摆筛的特点:
1、质量可靠,不易出现问题;
2、独特的圆形积木式拼装结构,安装、拆卸更简单;
3、模拟人类手工筛分动作和过程,筛分精度高达90-95%;
4、善于对精细、超精细粉末物料进行筛分,特别适合难处理的物料;
5、动力源为普通电机,比振动电机使用寿命更长,维护更简单;
6、出料口可360°任意调整,方便实用;
7、静音设计,噪音只有75dba,全封闭作业,粉末不飞扬,液体不泄露,更加环保;
8、物料颗粒的垂直方向加速度值低,使筛网不易损坏,延长筛网的使用寿命;
9、柔和的摇滚筛分,不会对物料的颗粒原结构形成破坏,不易产生静电,更适合对易燃易爆易产生静电的物料进行筛分;
10、防堵塞技术多样,筛孔不会堵塞,确保筛分的连续性;
11、每层有效筛分面积0.28—6.4㎡,可多至7层使用。
摇摆筛

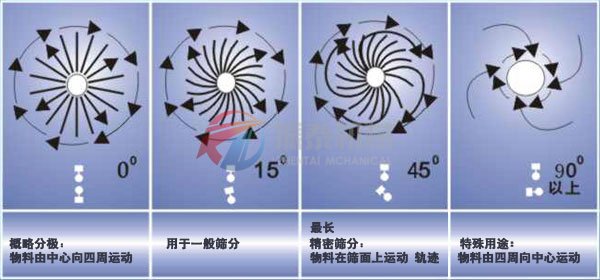

摇摆筛物料轨迹图:
圆摇摆筛轨迹图

YBS摇摆筛工作原理:
      摇摆筛工作原理
      YBS摇摆筛的基本回转运动与人工筛分相似,偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗料从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗料被运送到出口处,出口处由一个可调节的导向装置控制流量中,该导向装置是控制物料停留时间的另一个因素。此次过程在每筛层之间重复进行。
摇摆筛

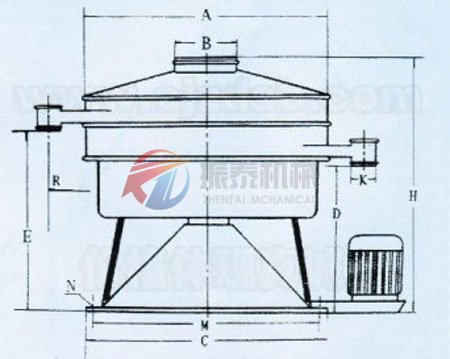

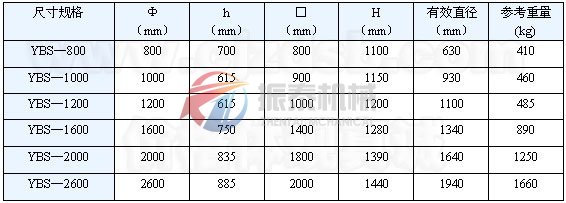

YBS摇摆筛外形尺寸:
外形尺寸
摇摆筛外形尺寸

摇摆筛技术参数


摇摆筛技术参数

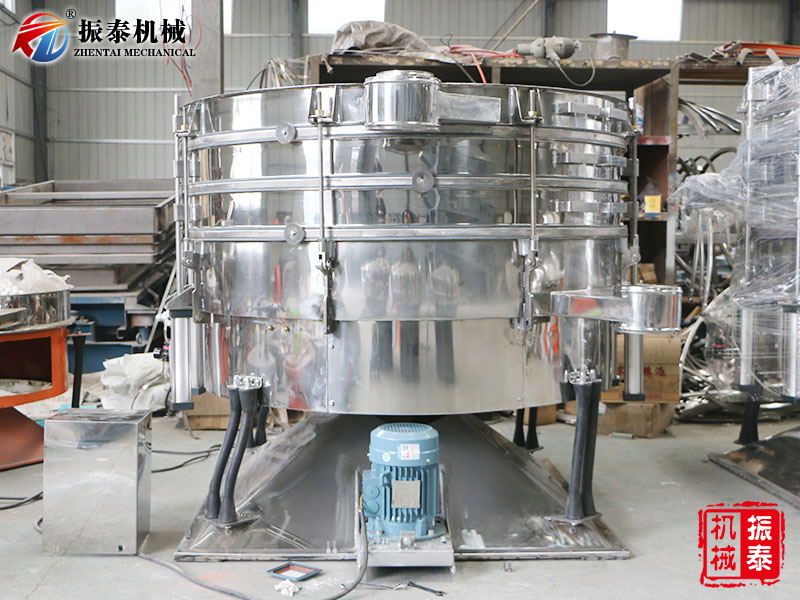

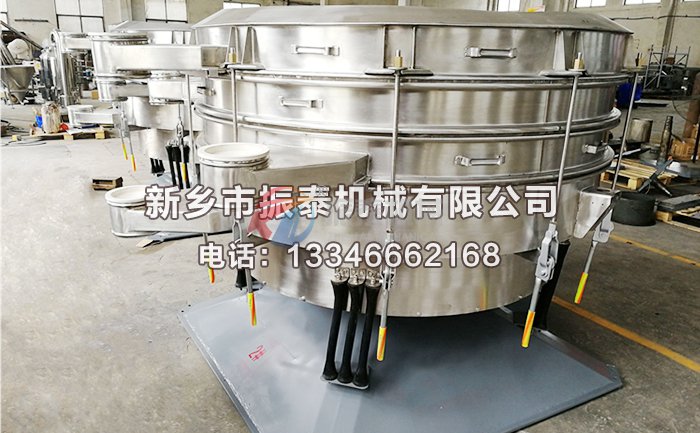

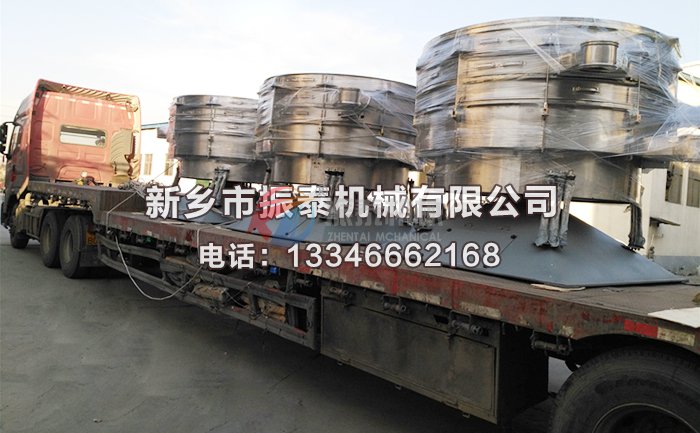

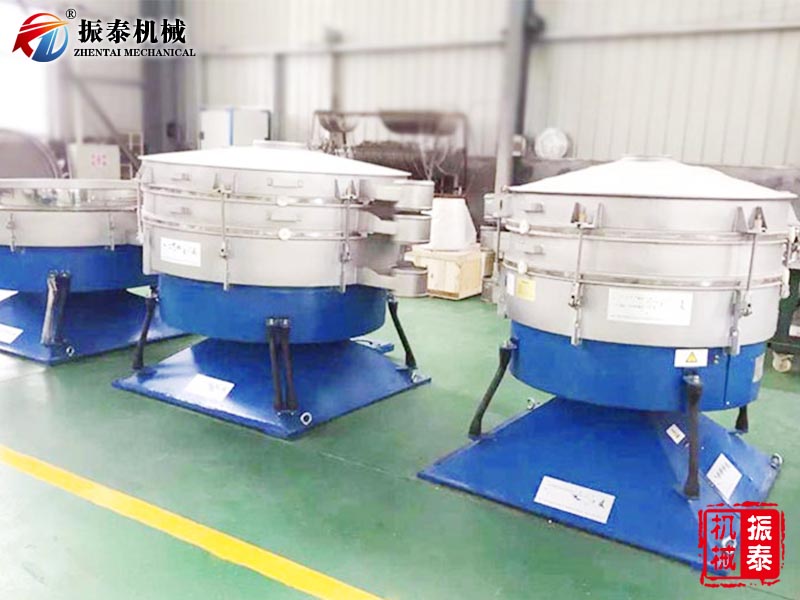

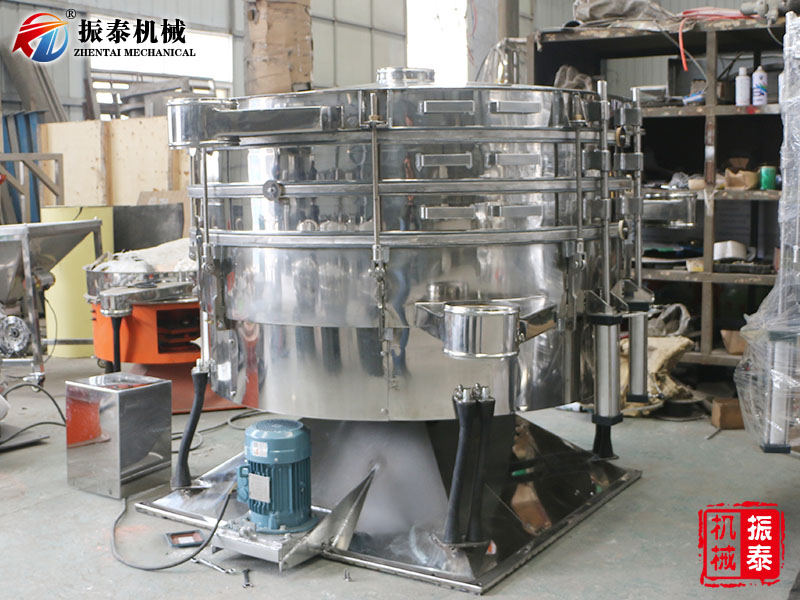

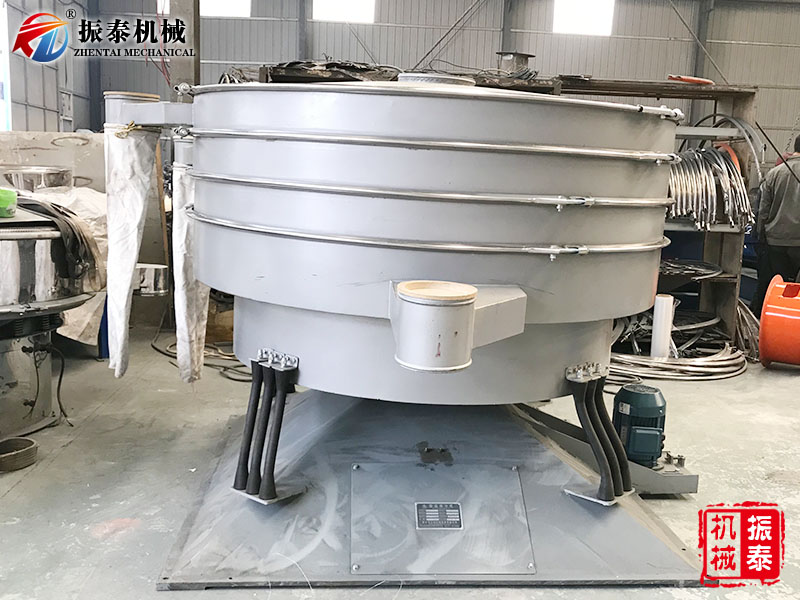

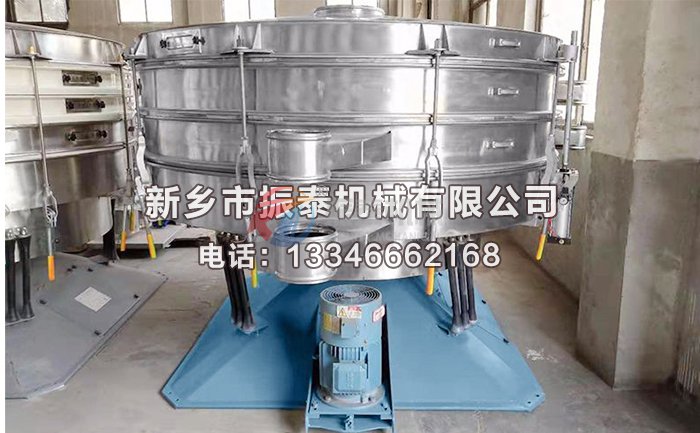

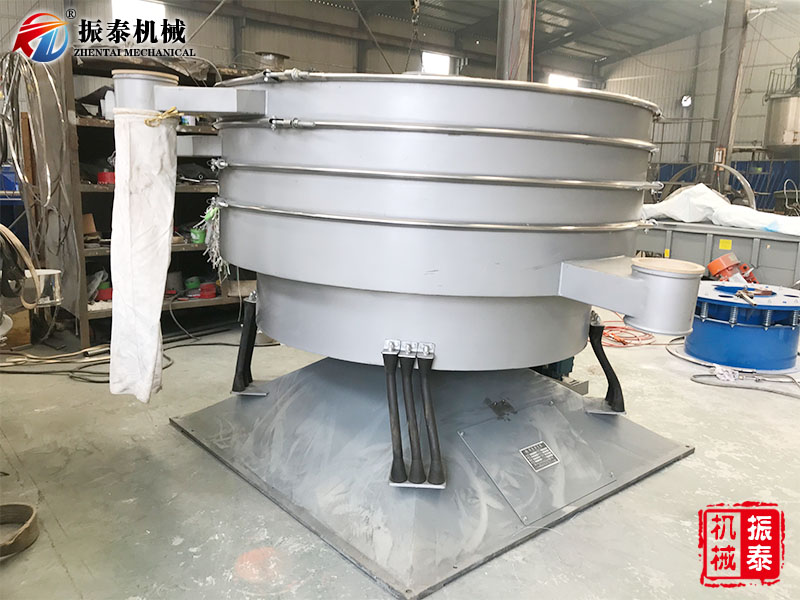

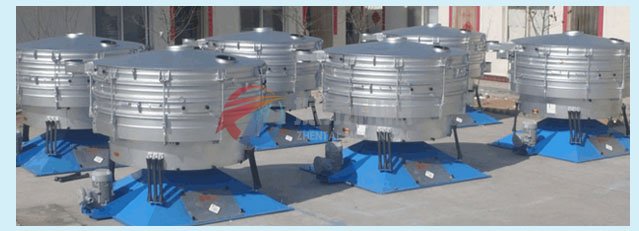

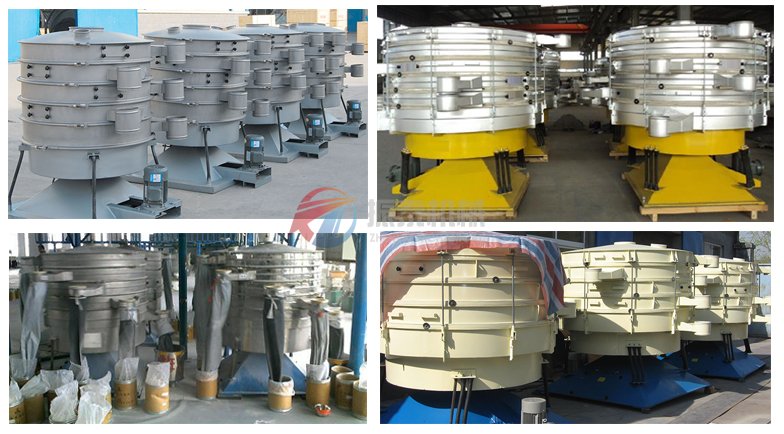

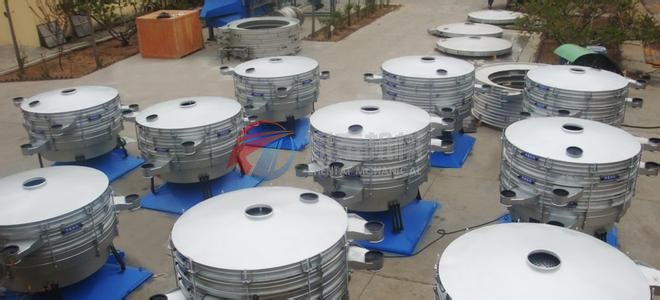

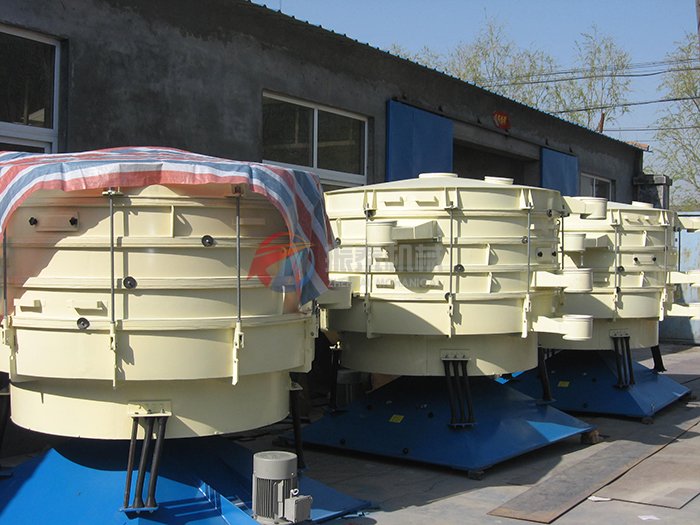

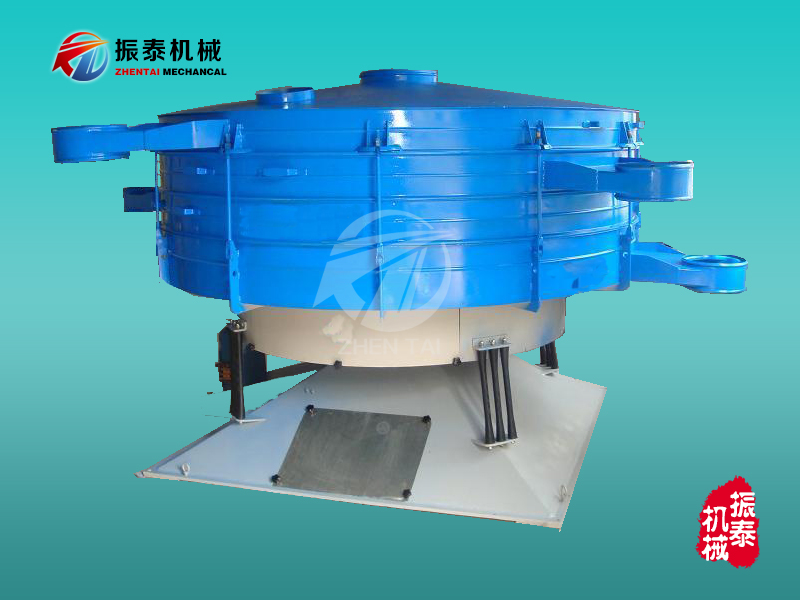

YBS摇摆筛真机图片:
摇摆筛

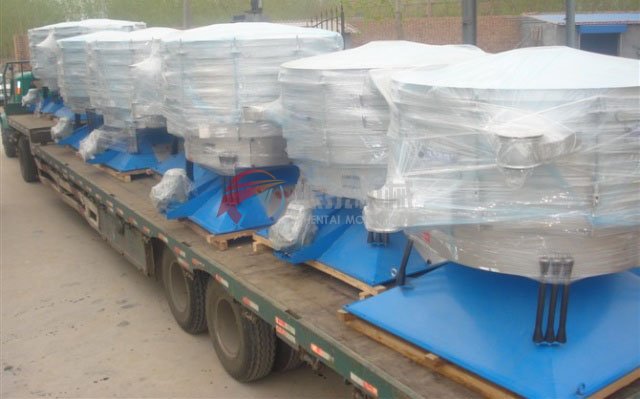

摇摆现场
