卧式气流筛

更新时间:2022-02-16    发布人:振泰机械    浏览:0
卧式气流筛简介: 卧式气流筛又称卧式气旋筛,又因其形状为横卧式,所以通常被称为卧式气流筛或卧式气流筛粉机。卧式气旋筛是专门针对微细粉进...
超声波振动筛二维码
扫一扫添加振泰客户经理微信好友,方便沟通产品技术参数、方案报价、外形尺寸、图片视频等更多信息。
超声波振动筛厂家联系方式
        卧式气流筛又称卧式气旋筛,又因其形状为横卧式,所以通常被称为卧式气流筛或卧式气流筛粉机。卧式气旋筛是专门针对微细粉进行高精度振动筛分的高科技设备,可对80-500目细度范围内的粉状物料连续筛分,适合细度范围广,筛网可以任意更换。气流筛粉机作为一种以空气动力学理论为基础的精确筛分设备,需要有专业生产能力的企业制造,而振泰机械设计生产的卧式气流筛具有筛分效率高、产量大,细度精确,无径混级现象,筛网立装不荷重,使用寿命更长,全封闭结构,无粉尘溢散,噪音小、能耗低,可连续作业,维护简单方便等特点。
卧式气流筛

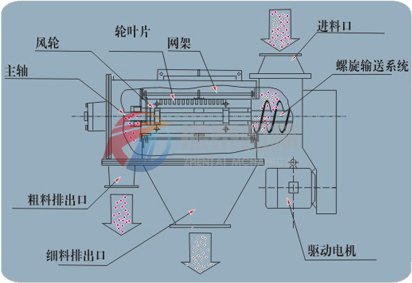

卧式气流筛工作原理:
卧式气流筛工作原理
      卧式气流筛的筛网呈圆筒状,放置于气流筛机体内,气流筛摈弃了传统的重力势能作业原理,开辟了载流体动能做功的筛理新途径,所筛分物料通过螺旋输送系统与气流混合、物化后进入网筒内,物料再通过网筒内风轮叶片时受到离心力和旋风推进,从而能使物料喷射过网,最后由细料排出口排出,而不能过网的物料沿网筒壁从粗料排出口排出。它是在密闭状态下利用高速气流做载体,使充分扩散的粉料微粒以足够大的动能向筛网喷射,达到快速分级之目的。因此气流筛的产量大、效率高、不粘网、不堵网孔、细度精确。
卧式气流筛
卧式气流筛适用范围:
      卧式气流筛广泛应用于涂料、冶金、矿业、工业药品、化妆品、食品、电磁材料、化工、金属粉末及非金属等行业。
卧式气流筛应用

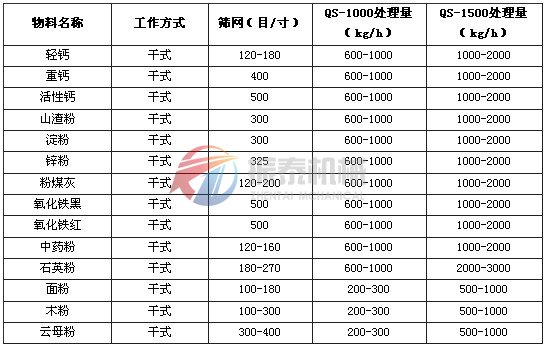

卧式气流筛适用范围:
      卧式气流筛广泛应用于各种难筛微细粉,50-500目范围内的细粉都能很好的筛分。如轻钙粉、活性钙粉、活性碳粉、淀粉、中药粉、粉煤灰、锌粉、石墨粉、石英砂粉、金粉、陶土粉、山楂粉、果疏粉、氢氧化钙粉、农药粉、魔芋粉、荧光粉、木粉、面粉、环氧树脂粉、二氧化锰、硫磺粉、氧化铝粉、胶木粉、氧化镁、珍珠岩粉、铁粉、棉短绒等。气流筛粉机是一种有网筛分和分级设备,不是磨粉机。其喂料机的粉碎功能只是对成团的粉块打碎利于过网,并无研磨功能。因此在选择气流筛粉机筛选某种细度的细粉时,首先要知道其中含有多大比例的该细度的细粉,如果其细度只有200目,想筛出325目细度的细粉是不可能的。气流筛的特点是筛细不筛粗,块状及颗粒状的物料适合用振动筛进行分级。
卧式气流筛

卧式气流筛结构简图以及外形尺寸:
      气流筛粉机与气固分离除尘装置组成闭路筛分系统。主机是气流筛粉机,筛体的密闭外壳内装有立式圆周筒形筛网;筛网内侧有圆周形风轮,由装于底座上的电动机驱动旋转;筛体外壳的正上方装有进料斗及粗筛,下部设有排渣口;电动机与主轴为皮带连接;风轮料斗下口形成进料间隙。气固分离除尘装置由引风机,沉降室和除尘布袋组成,气流筛与分离除尘装置之间由塑料波纹软管连接。

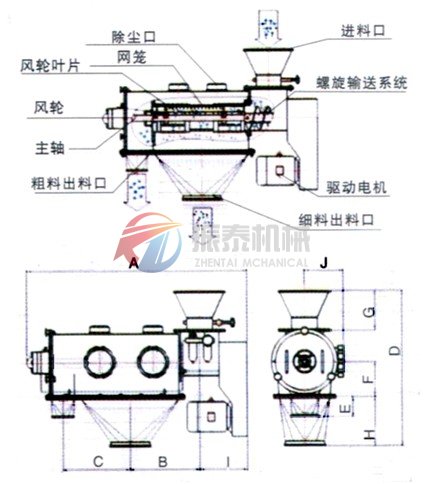

卧式气流筛结构示意图以及外形尺寸:
卧式气流筛结构示意图

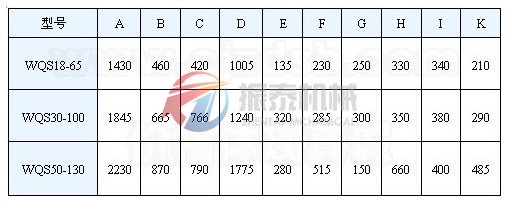

卧式气流筛外形尺寸图

卧式气流筛特点
1、可单机或多机配套使用,长时间连续运行,安全可靠;
2、新式外球面轴承,延长使用寿命;
3、整机体积小、重量轻、平稳无振动、无噪音、密闭性能好、无粉尘、效率高;
4、对结块物料有再破粹功能;
5、筛网受旋风的冲刷,可自动清网;
6、壳体结构新颖,安装简单,控制方便;
7、该机可同气力输送系统配套,直接串入风路,节约资源;
8、新式设计:气体保护系统将能净化后空气输至设备两端,能有效地降低设备在运转过程中所产温度;对轴承形成气体隔离层,从而杜绝粉尘的进入,有效地延长轴承使用寿命,减少保养频率,提高工作效率;
9、可特殊设计,满足特别需求。
卧式气流筛

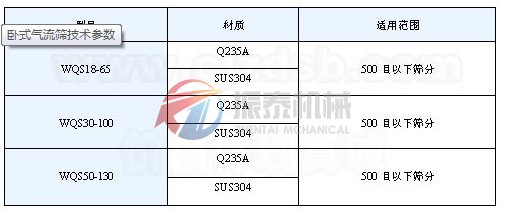

卧式气流筛技术参数
卧式气流筛技术参数
卧式气流筛型号示意图:
卧式气流筛
卧式气流筛保养与维护:
      工作人员要严格按照气流筛分机产品使用说明书的要求,正确使用设备。做好设备的清洁、润滑、紧固和防蚀等日常维护工作,使设备经常保持内外清洁、性能良好、安全可靠的状态。电器控制箱要保持清洁,严防粉尘落入控制箱,造成电气元件失灵或短路。要定期检查接地线是否良好,设备到电源开关的电缆线连接是否良好,如有老化应及时更换。气流筛主机、电机和风机每年要检修一次,加入适量润滑油,清除电机内粉尘。配有激振器的筛机激振器每年必须维修一至二次,每次维修要加润滑油,连接螺栓要紧固。
      气流筛的筛网更换时要保证均匀张紧,固定两端钢丝绳时,需边紧固边调整筛网。
卧式气流筛
      我公司专业生产超声波振动筛三次元振动筛试验筛直线筛摇摆筛,气流筛等。如有需要,可随时拨打振泰机械销售热线:13346662168,我们将为您提供更好的产品及服务。

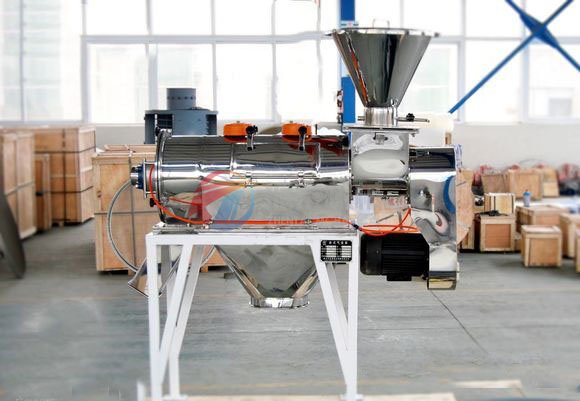

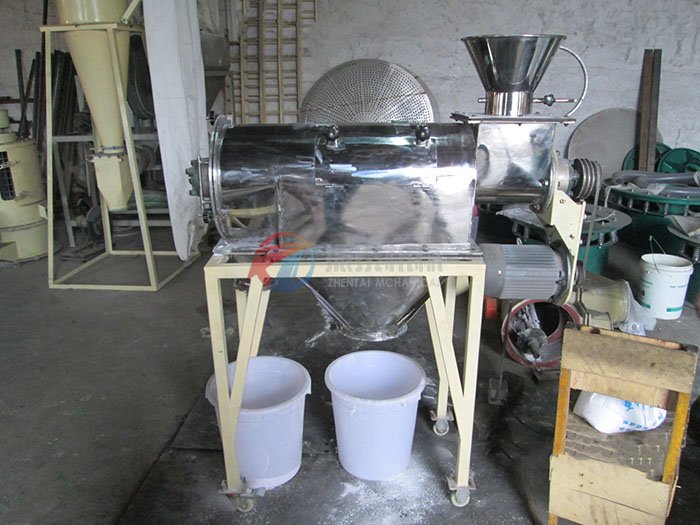

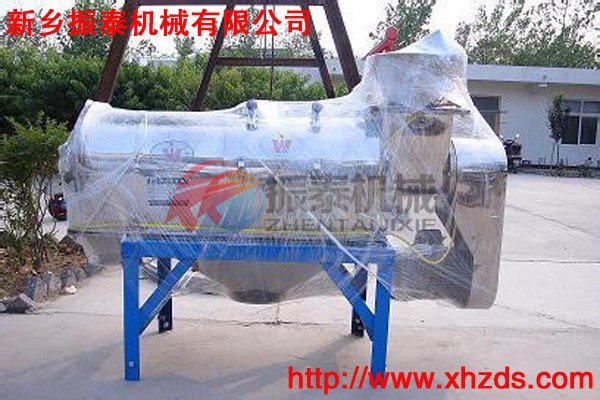

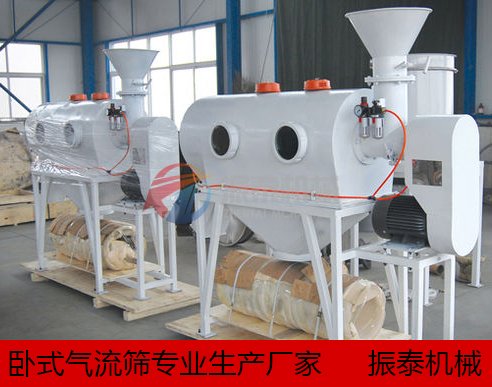

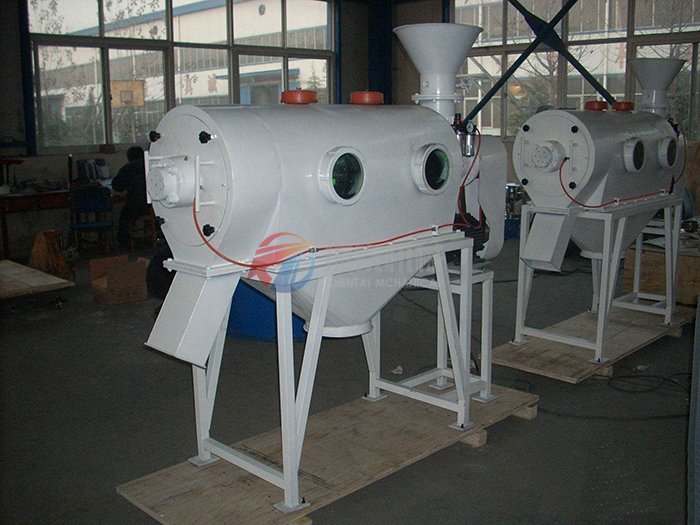

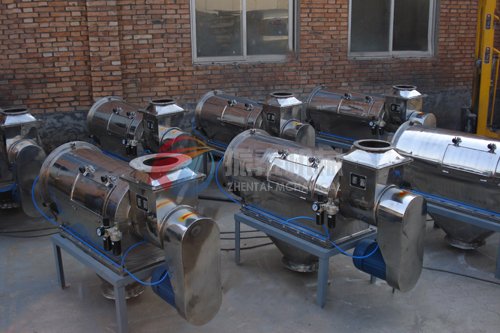

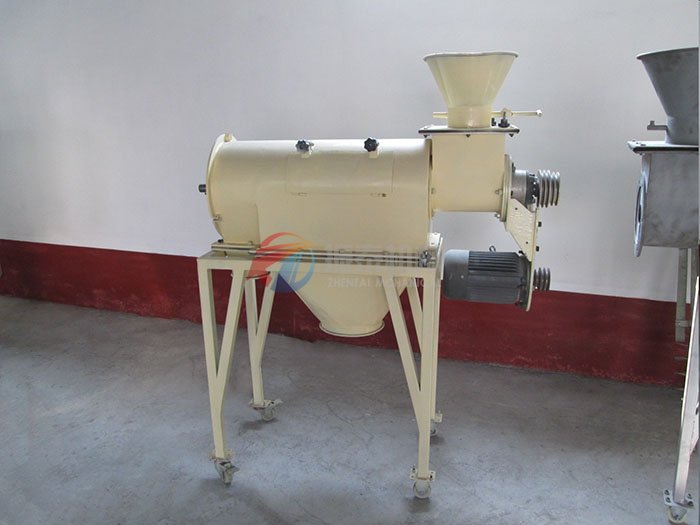

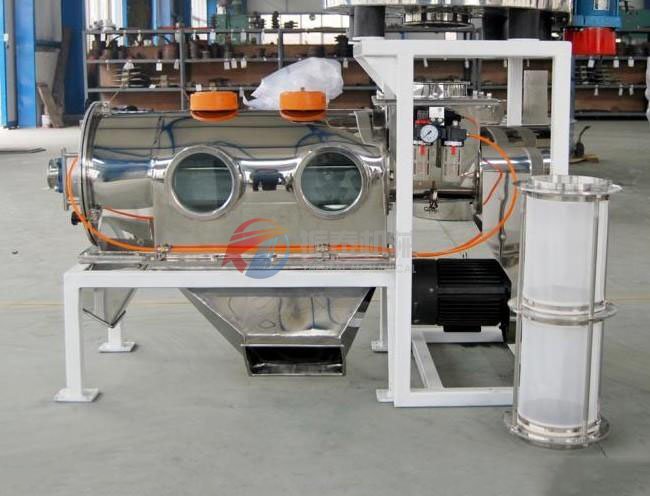

卧式气流筛组图:
卧式气流筛
卧式气流筛
卧式气流筛
卧式气流筛
卧式气流筛
