三次元旋振筛

三次元旋振筛

所属类别:振动筛分设备 添加时间:2015-10-17 点击:

产品简介:三次元旋振筛简介: ZT系列三次元旋振筛是新乡振动机械技术部门总结行业旋振筛生产先进工艺以及广泛汲取用户反馈的意见的基础上,不断升级改进的新型振动筛分设备。采用新型专用动力源(振动电机/震动电机...

点击在线咨询振泰机械客服人员
      ZT系列三次元旋振筛是新乡振动机械技术部门总结行业旋振筛生产先进工艺以及广泛汲取用户反馈的意见的基础上,不断升级改进的新型振动筛分设备。采用新型专用动力源(振动电机/震动电机),三维动力更加突出,与其它同类产品相比筛分效果更加优越,使用范围也更加广泛,干、湿、精细、粗糙、大小比重物料都可轻松筛选(0-400目),液态、浆态物料都可轻松过滤(0-600目)。客户也可根据自身需求量身定制更适合自己使用的特殊型号旋振筛。
三次元旋振筛

ZT系列旋振筛结构工作原理:
      由直立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。
旋振筛运转轨迹图

三次元旋振筛适用行业:
 化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等;
 食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等;
 金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等;
 公害处理:废油、废水、染整废水、助剂、活性碳等;
旋振筛

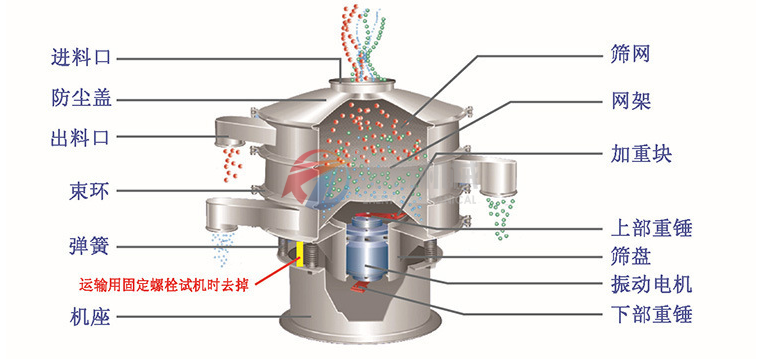

三次元旋振筛结构示意图:
旋振筛结构示意图

ZT系列旋振筛产品模拟图:
旋振筛筛分模拟图

ZT系列三次元旋振筛产品应用:
      三次元旋振筛是一种通用的震动筛分、过滤设备,在粉体、小颗粒以及液体物料都有着良好的应用。新乡振动机械生产的ZT系列振动筛是在多年生产经验和结合客户筛分实际情况的基础上,并借鉴了日本、德国等国家同类产品的技术特点和综合了国内国情而研制成功的一种新型高效筛分设备。
旋振筛
      ZT系列旋振筛根据不同的应用分为普通型、闸门型、加缘型以及超声波型等。普通型旋振筛主要针对通用粉体、小颗粒物料的筛分作业。闸门型旋振筛是在实际应用中衍生的一种产品,多用于超轻、超细物料的筛分,用户可以一次投料长久筛分作业,同过控制闸门的开合以达到良好筛分的目的,这种筛分作业多用于中药粉、花粉等行业。加缘型旋振筛是在普通型旋振筛的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用;

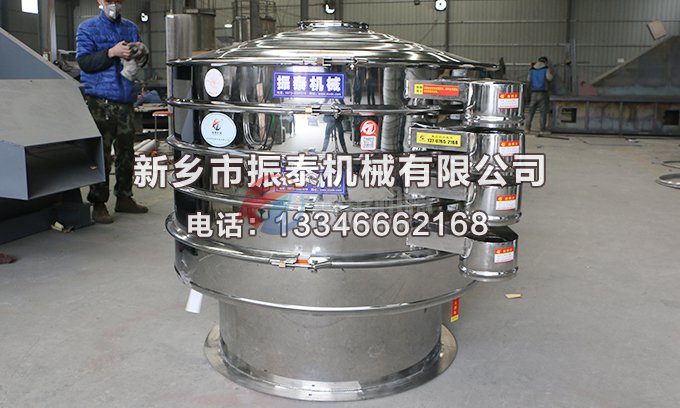

旋振筛
三次元旋振筛主要特点:
1、筛分精度高,效率高,任何粉、粒、粘液类皆可适用;
2、焊接部件无死角,易彻底清洗消毒;
3、ZT系列旋振筛采用新型网架结构,筛网使用寿命长久,换网只需3-5分钟;
4、整机可单层、多层筛网使用;
5、三次元旋振筛体积小不占空间,移动方便,出口可以360度任意调整;
6、筛框与物料接触部分全部采用不锈钢制作;
7、筛分过网物料自动排出,可连续作业;
8、筛机上部为全密闭尘结构,粉尘不飞扬,液体不泄露,筛网不堵塞,筛分可至500目,过滤可达5μm;

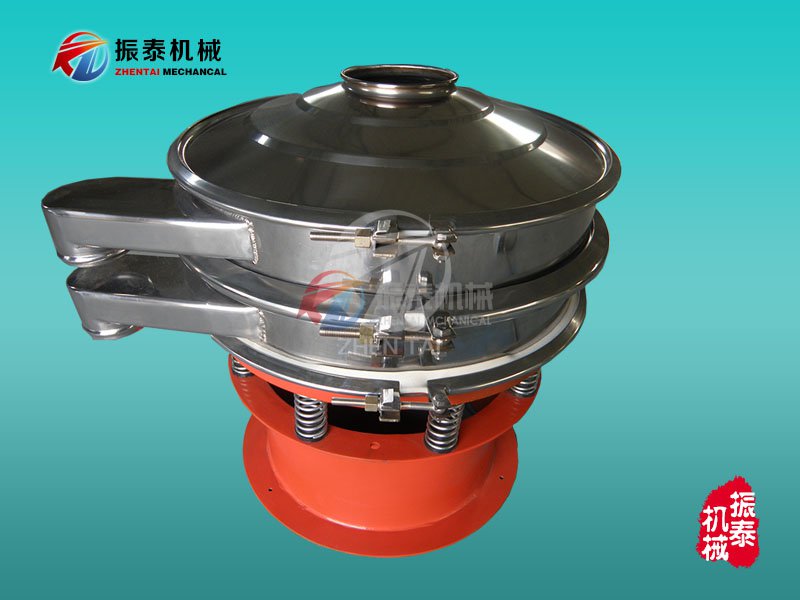

旋振筛
ZT系列旋振筛产品外形及安装尺寸:
旋振筛产品外形尺寸

三次元旋振筛使用注意事项:
1、新设备开机前,应先卸下三个扁钢制运输支撑架;
2、认真检查振打电机、锁紧束环、减震弹簧等部件的牢固程度;
3、检查振动筛各紧固件,如发现松动,应及时加以紧固;
4、定期对旋振筛各部件连接处、紧固件进行检查,如发现松动,应及时拧紧,避免因设备长期振动导致部件松动引发的噪音大、机件受损,甚至螺钉等异物掉入物料中等情况的发生;
5、震动电机应按逆时针方向运转;顺时针排料;
6、应确保物料均匀的进入旋振筛,以确保振动筛分精度、产量;
7、筛选干性物料时,应在进料口和出料口装置连接软管或帆布套,防止出现潜漏或粉尘溢散的问题;
8、浆液筛分过滤通常选用单层双出口旋振筛,通过缓冲器降压降速至稳定的筛网中心,浆液的供应量要均匀可调,以免影响筛选效果。浆液量的减速降压控制方法建议采用溢流管的液位槽经阀门到缓冲器;
9、旋振筛工作过程中,如出现异常声音,应立即停机检查,排除问题后再开机生产;
10、加料结束后,让设备继续运行5分钟左右,使筛网和筛底物料全部排干净,避免残余物料还潮,影响下次筛分效果,或因更换物料、目数导致混料的问题;
11、筛分工作结束后,做好旋振筛设备的清洁;

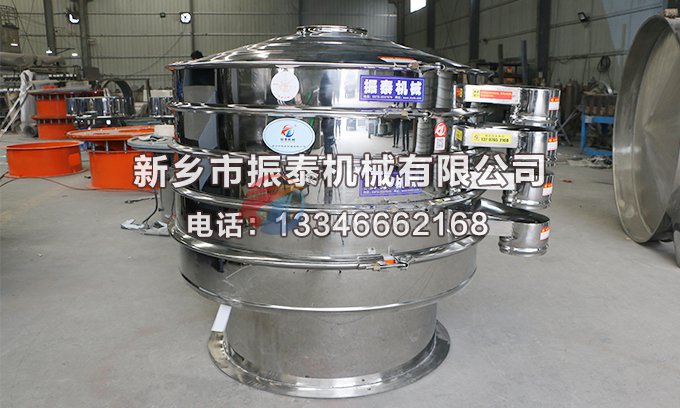

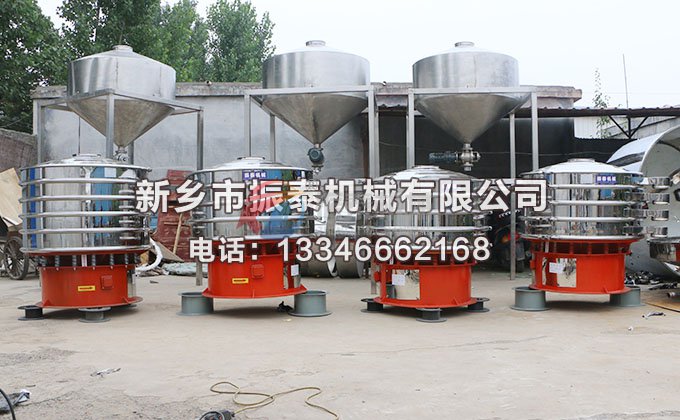

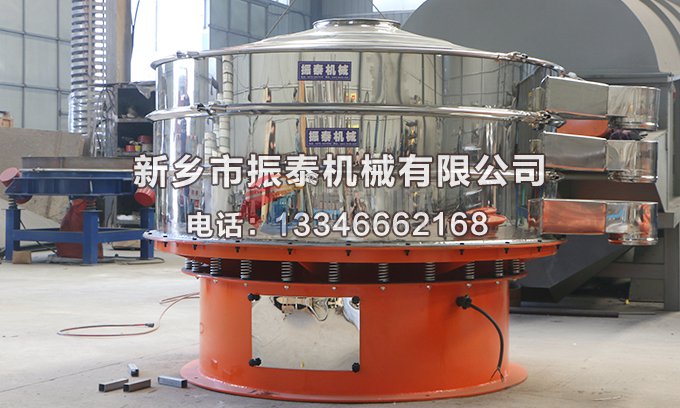

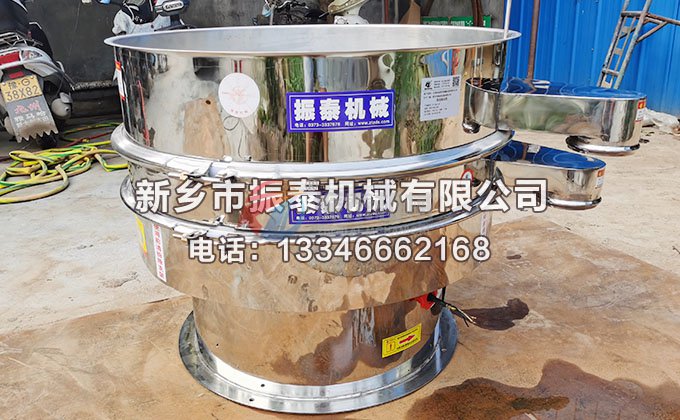

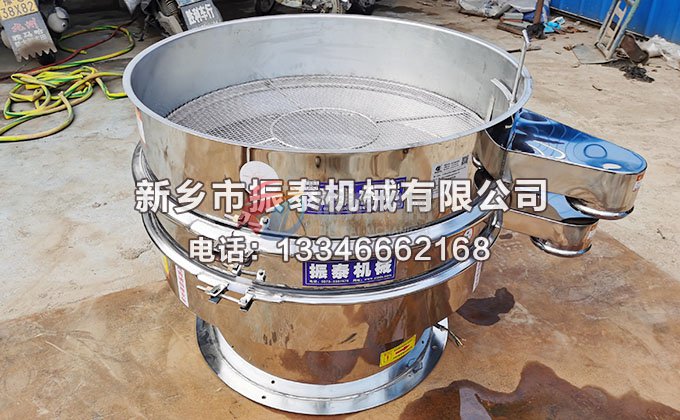

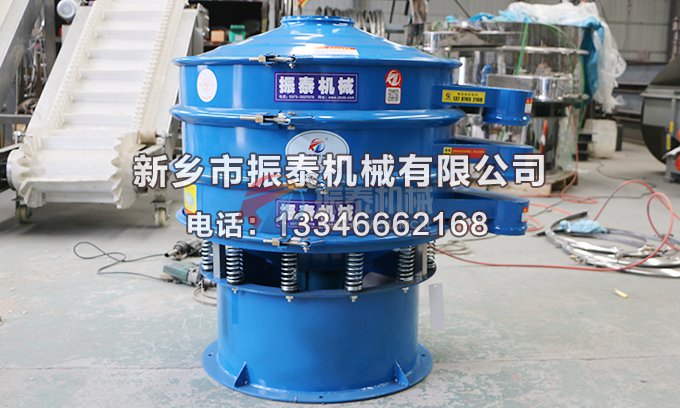

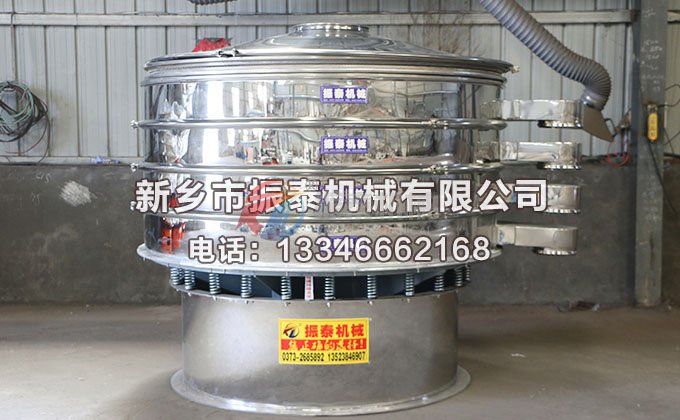

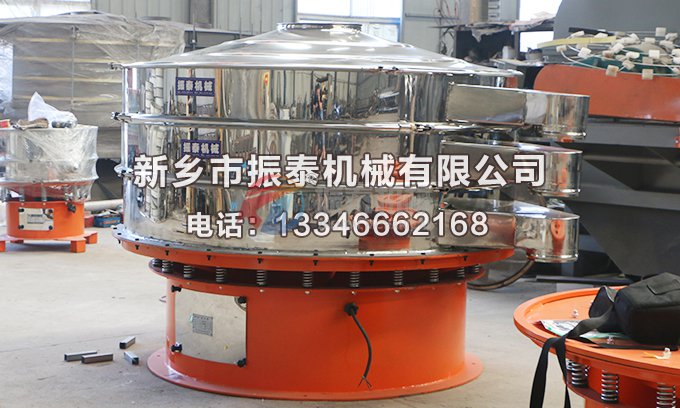

三次元旋振筛组图:
旋振筛
旋振筛
三次元旋振筛
旋振筛
旋振筛
旋振筛
旋振筛
