超声波换能器

更新时间:2022-04-27    发布人:振泰机械-杨    浏览:0
超声波换能器产品概述: 超声波换能器是一种能量转换器件,是超声波振动筛的核心装置,超声波换能器由中央压电陶瓷元件,前后金属盖板,预应力螺...
超声波振动筛二维码
扫一扫添加振泰客户经理微信好友,方便沟通产品技术参数、方案报价、外形尺寸、图片视频等更多信息。
超声波振动筛厂家联系方式

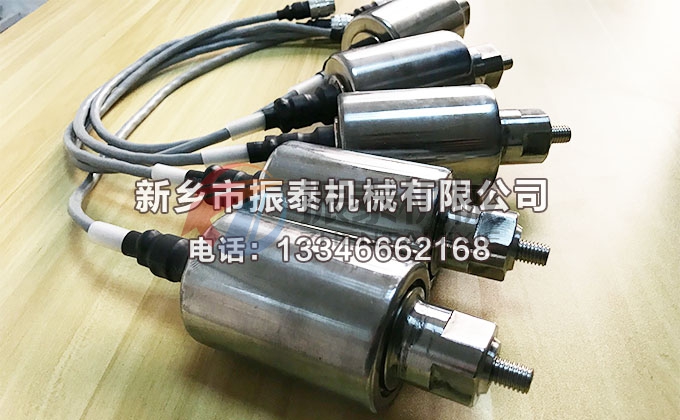

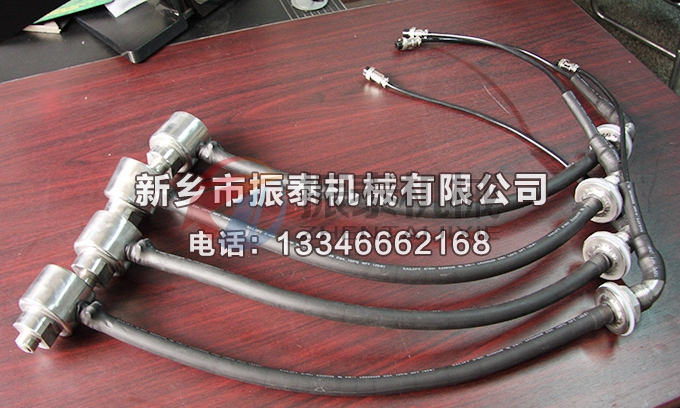

图库01


超声波换能器产品概述

       声波换能器是一种能量转换器件,是超声波振动筛的核心装置,超声波换能器由中央压电陶瓷元件,前后金属盖板,预应力螺杆,电极片以及绝缘管组成。超声波振动筛上的超声波换能装置可以使物料在筛面上多了一个高频低振幅的作用力,物料与筛面的接触时间变短,振动频率变大,故可以大大的降低物料的堵网情况,筛分精度比普通振动筛可提高1—70%,产量可提高0.5-10倍。超声波换能器与超声波电源箱一定要配套使用,若现场情况粉末较多,可以将电源箱放置在另一旁的干净处,远离粉尘污染。

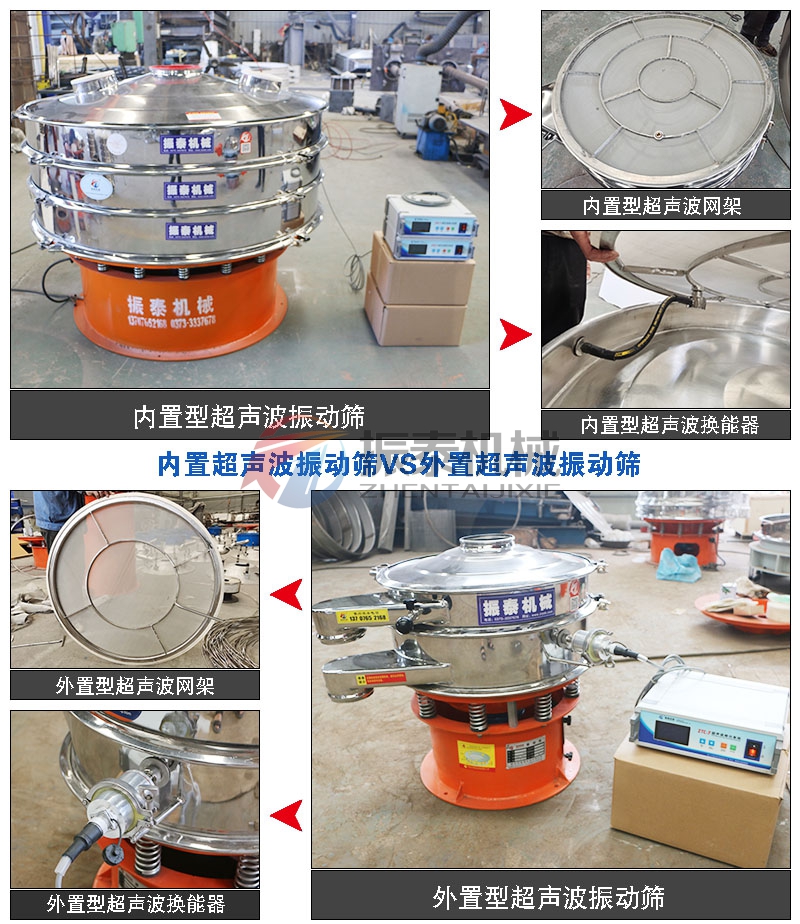

内外置超声波振动筛对比

常用的的换能器有 15KHz 20KHz 28KHz 35KHz 40KHz 55KHz 70KHz等产品 还可以根据客户特殊要求设计制作非标换能器,以满足各种需求。


超声波换能器分类:

超声波振动筛外置换能器:

安装在超声波振动筛筛框外部,在筛分使用过程中不会与物料产生直接的接触,能够有效的保证超声波换能器的使用寿命,安装和维护会比较简便快捷。

超声波振动筛内置换能器:

一般直接固定在超声波振动筛网架中间,在使用过程中与筛分物料会有接触的部分,所以在筛分一些具有导电性,腐蚀性物料时,会影响使用寿命,也会对换能器输出频率造成影响,从而降低了筛分精度与产量。但是价格相比较外置换能器便宜不少。

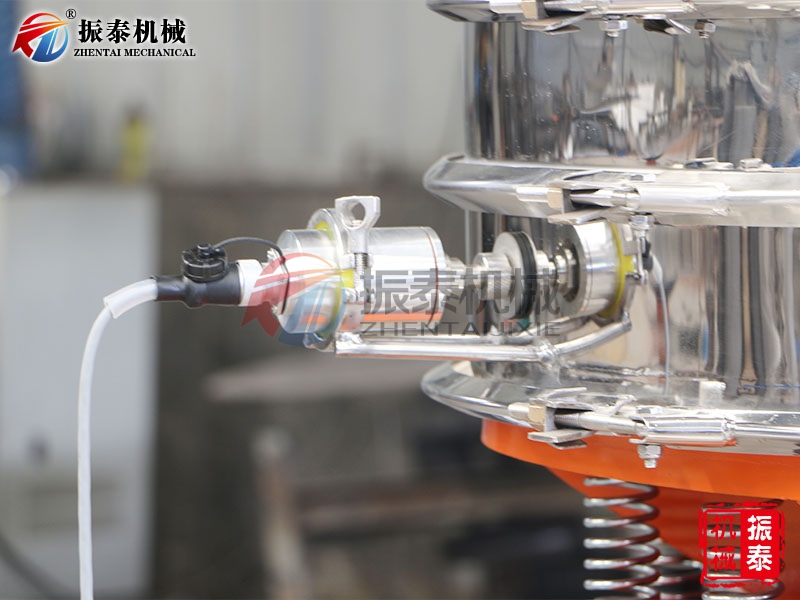

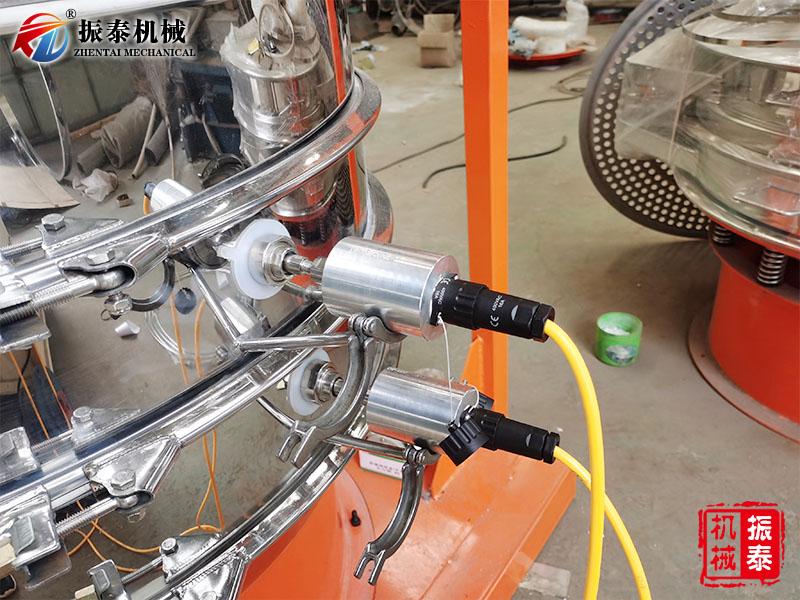

超声波外置换能器

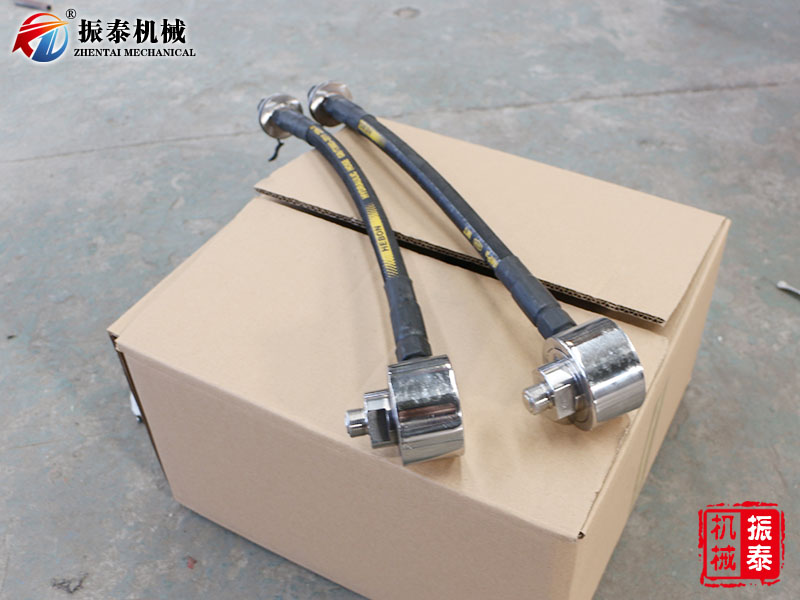

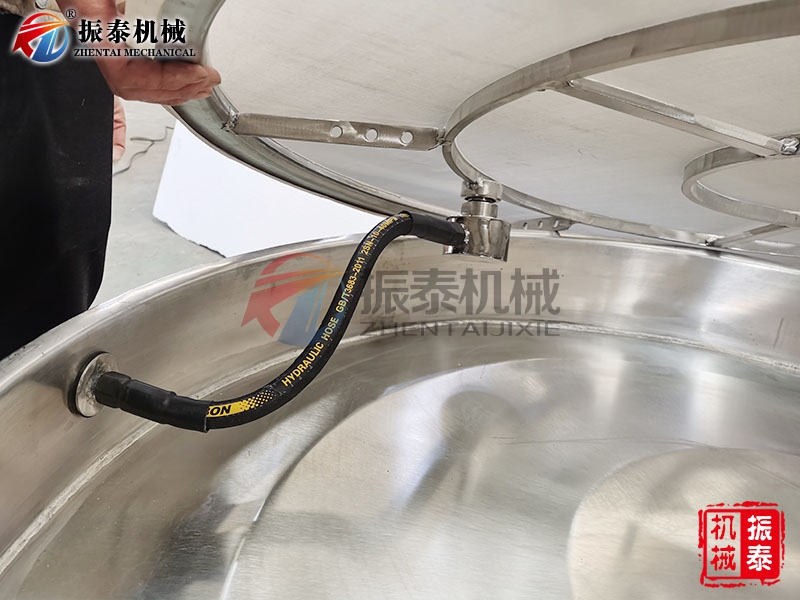

超声波内置换能器

超声波外置换能器

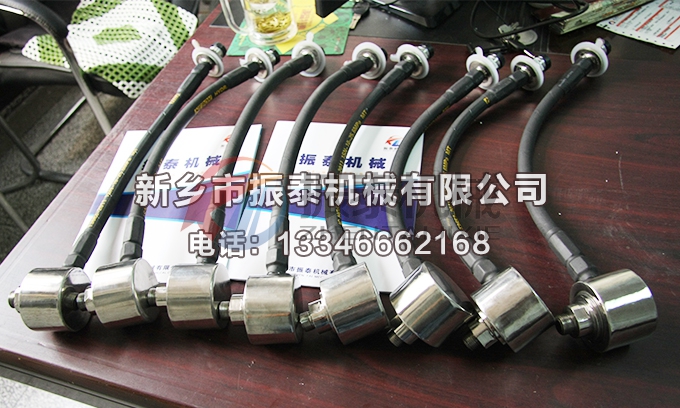

超声波内置换能器
外置式超声波振动筛寿命长、安装维护更简单,价格会贵一些内置式超声波振动筛不宜筛分导电性,耐腐蚀性物料


超声波换能器结构细节:超声波换能器由中央压电陶瓷元件,前后金属盖板,预应力螺杆,电极片以及绝缘管组成。


超声波换能器工作原理:

       超声波换能器即是谐振于超声频率的压电陶瓷,由材料的压电效应将电信号转换为机械振动。一般情况下,先是由超声波发生器产生超声波,超声波换能器将这种超声波转换为一种机械振动,再经超声波换能器导出装置、超声波换能器接收装置便可产生超声波,使筛面产生肉眼看不到的超音速振动。

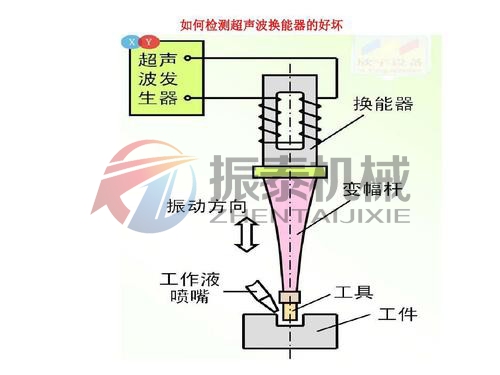

换能器原理

超声波换能器使用注意事项:

1、在工作状态下的换能器一定要上紧,不能有粉尘进入超声波换能器里边,如果不小心有粉尘进入换能器里边了,则会导致换能器烧坏。

2、超声波振动筛不能长时间的在大于额定电流的状态下运行,如果长时间在大于额定电流的状态运行的话,则会烧坏换能器。电压一定要稳定,如果电压忽高忽低导致超声波发生器不稳,则会导致换能器烧坏。

3、在设备运行结束后检查换能器是否进入物料,及时清理防止烧坏换能器。

4、超声波电源上的换能器一定得是与之相匹配的,如果使用了没有经过测试不能有效的匹配在一起超声波换能器器的话,则会导致换能器烧坏

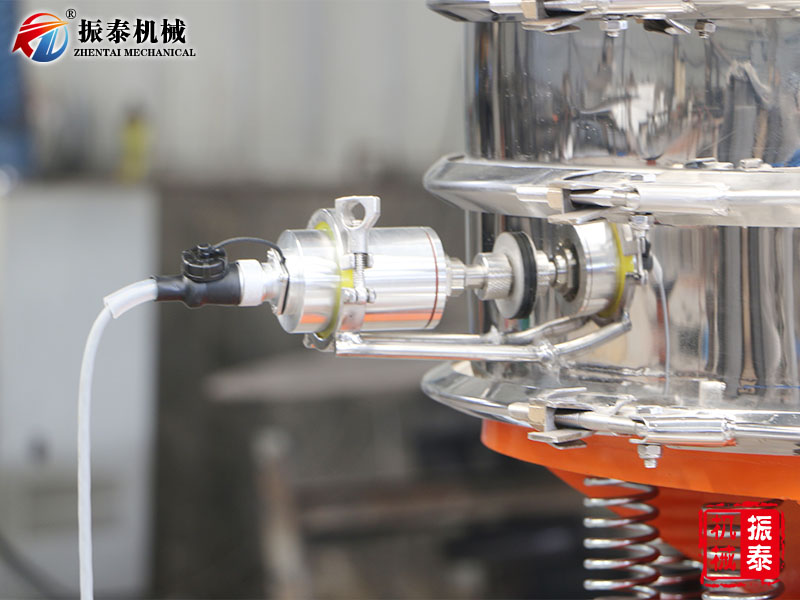

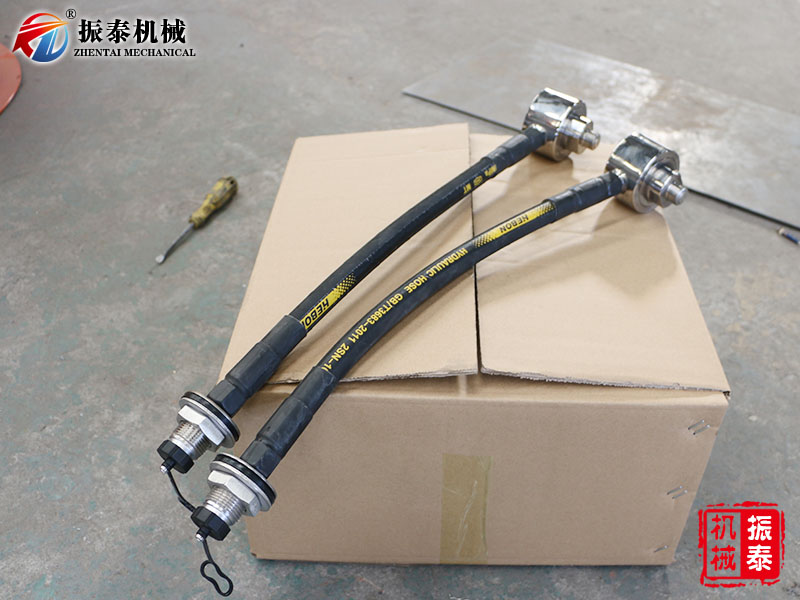

外置换能器 内置换能器
